汎用受付等システムの構築・運用に関する共通事項

平成１４年３月２９日 基本問題専門部会了承 平成１４年８月３０日改定 平成１５年３月１７日改正 平成１５年６月　６日改定 共通システム専門部会了承

申請データ設計ガイドライン

第	１　目的 　本ガイドラインは、以下の目的により標準的な申請データを設計するための指針を示すものである。 　○ 汎用受付等システムの開発における申請データの設計を支援する。 　○ 申請データの設計において、使用するタグ等共通的に定めることが望ましい事項について整理し、申請者側の利便性の確保、行政機関側における横断的な業務処理や管理の促進、行政機関間のデータ交換の効率化等を図る。
第	２　用語の定義 　（１）用語の関係 　　　本ガイドラインで使用する用語の関係は次のとおりである。

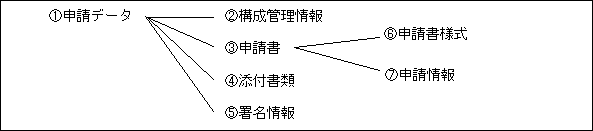

図１　用語の関係
	（２）用語の説明 　   1) 申請データ ： 申請手続を電子的に行う上で申請者と行政機関間、共管申請の場合には関係行政機関間で受け渡しする情報のすべてであって、2) 〜5) の情報を含む。 　   2) 構成管理情報 ： 申請データに含まれる各要素を取りまとめるための管理情報等。 　   3) 申請書 ： 各手続に定められた申請書様式に申請情報が入力されたもの。 　   4) 添付書類 ： 各手続に定められた個別の添付書類。 　   5) 署名情報 ： 申請者が署名した署名値や申請者証明書等の署名関連情報。 　   6) 申請書様式 ： 各手続に定められた申請書の様式。 　   7) 申請情報 ： 申請者により申請書様式に入力された情報｡
第	３　申請データの構成要素 　申請データの各要素の構成等、申請データ設計の際の基本的な事項は、以下のとおりである。
１	構成管理情報（ＸＭＬ形式） (1 )　構成管理情報の要素 　 構成管理情報においては、以下に示す要素を基本的に含むものとする。 　 ただし、項目によっては行政機関側のデータベース等において管理することも可能とする。 　　　・ 手続を特定する情報（手続ＩＤ、手続名称等） 　　　・ 申請書属性情報（申請書・申請書様式を特定する情報：申請書様式ＩＤ、申請書様式名称、申請書ファイル名称等） 　　　・ 添付書類属性情報（添付書類を特定する情報：添付書類名称、添付書類ファイル名称等） 　　　・ 申請者/連絡先に関する情報 　　- 氏名、フリガナ 　　- 役職 　　- 所属する法人団体名 　　- 郵便番号 　　- 住所、フリガナ 　　- 電話番号 　　- ＦＡＸ番号 　　- 電子メールアドレス 　　　※ 　 申請データに申請者の電子署名が付されている場合には、署名情報（電子署名に関する署名値等）を構成管理情報の一要素として含めることも可。 (2 )　構成管理情報の構成 　 構成管理情報は、各行政機関の取扱う手続の特性等に応じて申請者の利便性に配慮した最適な構成とする。 　 具体的には、以下の構成が考えられる。 　　（構成管理情報の構成の例） 　　　1) 独立したＸＭＬファイルとして構成する。 　　　2) 申請書（ＸＭＬ形式）の一要素として構成管理情報を含める。
２	申請書（原則ＸＭＬ形式） (1 )　申請書の要素 　 申請書の要素は各手続における根拠法令等により定められるが、基本的な要素として多くの申請書に共通する次の要素がある。 　　　・年月日 　　　・申請者等の情報 　　　・手続を特定する情報（根拠条文等） 　　　・申請書様式を特定する情報（様式番号等） 　　　・文書名（「○○許可申請書」等） 　　　・あて先（「○○大臣殿」等） (2 )　申請書の構成 　 申請書の具体的な構成については、各手続を所管する行政機関において取り決めることとする。なお、申請書の構造等を定義するスキーマ（ＤＴＤ、ＸＭＬスキーマ等）を含む構成とするかについては任意とする。
３	添付書類    　 各手続において必要となる添付書類のデータ形式については、申請者が一般的に利用可能なアプリケーションで作成できるものとして各手続ごとに定め、公表することとする。
４	署名情報    　 申請データに申請者の電子署名を付与する場合には、申請者証明書を添付する。 　　（署名方式の例） 　　　1)  ＸＭＬ署名 ２００２年２月１２日にＷ３ＣによってXML-Signature Syntax and Processingとして勧告されたもの。ＸＭＬ署名処理の方式及び文法を規定するもので、署名対象となるデータ形式を選ばず、ＸＭＬに対する署名格納位置の指定が可能。 　　　2)  ＰＫＣＳ＃７ １９９８年３月にＩＥＴＦによってＲＦＣ２３１５として標準情報に定められたもの。暗号化等のＰＫＩ利用方法を規定した"Public-Key Cryptography Standards"の一つであり、電子署名形式や暗号化形式等を規定し、署名対象となるデータ形式を選ばない。
５	共通的に利用可能な項目の構造、フォーマット    　 ＸＭＬ形式で作成する申請書様式等において共通的に利用可能な項目については、申請者の利便性の確保及び行政機関間でのデータ交換を円滑に行うため、「申請データ内で共通的に利用可能な項目構造とフォーマット（ＸＭＬ）」（資料１）(PDF)に準拠するものとする。
第	４　共管手続における申請データの取扱い 　 共管手続については、関係する機関において申請データが円滑に取り扱えるようにするため、申請データに含まれる構成管理情報等に関して統一的な仕様を定める。
１	申請データの構成    　 共管手続における申請データについては、各手続に定められた申請書や添付書類、各申請書を表示するためのスタイルシート及び各文書を取りまとめるための情報等を管理する構成管理情報により構成する。

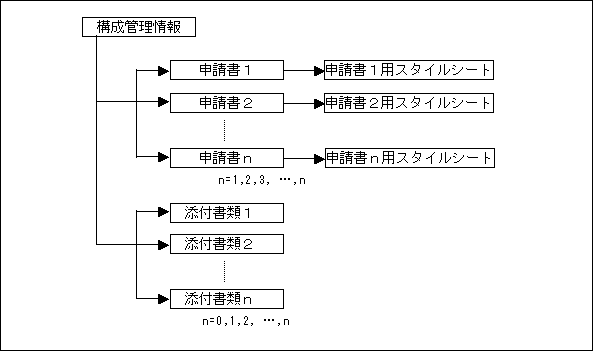

図２　共管手続における申請データの構成 　(1) 　構成管理情報 ア   構成管理情報は申請データに１個含むものとする。また、構造等を定義するスキーマ（ＤＴＤ、ＸＭＬスキーマ等）については付与しない。 イ   構成管理情報については、行政機関間におけるデータ交換を円滑に行うため、データ形式には整形式で記述したＸＭＬを採用し、共管手続における構成管理情報の構造等を定義するスキーマへの参照情報は記述しない。 ウ   構成管理情報のデータ項目は、大別して管理情報、申請書属性情報、添付書類属性情報の３情報を記述するものとする。 なお、各項目の詳細について「共管手続における構成管理情報のデータ項目」（資料２）(PDF)に示す。 　・管理情報（手続を特定する情報等） 　・申請書属性情報（申請書の参照情報等） 　・添付書類属性情報（添付書類の参照情報等） エ   構成管理情報のデータ項目における具体的なＸＭＬタグ名、フォーマットについては、「共管手続における構成管理情報の実装規約（ＸＭＬタグ名、フォーマット等）」（資料３）(PDF)に示す。 (2) 　申請書 ア   申請書は、申請データに１個以上含むものとする。また、申請書の構造等を定義するスキーマ（ＤＴＤ、ＸＭＬスキーマ等）については原則として付与しない。 イ   共管手続における申請書のデータ形式については整形式で記述したＸＭＬを採用する。 (3) 　スタイルシート ア   申請書を一般的なＷｅｂブラウザで表示するためのデータ交換に必要なファイルであり、申請データに含まれる各申請書に対して付与するものとする。 イ   スタイルシートの形式については、Ｗ３Ｃにて勧告済みのＸＳＬＴを採用する。 (4) 　添付書類 ア   添付書類は申請データに０個以上含むものとする。 イ   添付書類のデータ形式については、各手続に応じて要件が異なるため、各行政機関間の取り決めによるデータ形式とする。
２	文字表記方式    　 共管手続における申請データに含まれる各文書においてＸＭＬデータ形式を用いるものについては、使用する文字コードをＵＴＦ−８とする。

ＰＫＣＳ＃１１を利用する
場合のインタフェース仕様

第１	目的

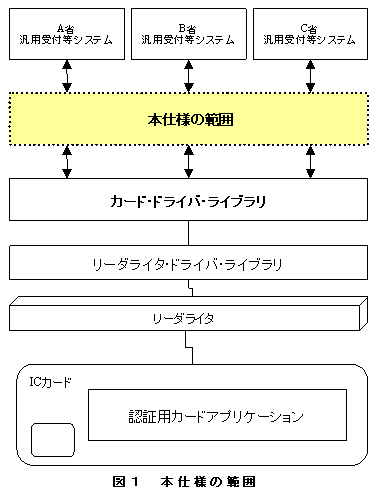

	本仕様は、汎用受付等システムが、カード・ドライバ・ライブラリとのインタフェースとしてＰＫＣＳ＃１１を選択した場合の詳細なインタフェースを規定する。（「図１　本仕様の範囲」参照。）。
第２	用語の定義
	1) 申請者 ： 行政機関に対して申請・届出等を行う者（当該申請・届出等の責任者、提出者等の総称）。 2) 申請者端末 ： 申請者がインターネットを介して、汎用受付等システムを利用できる端末。 3) 申請書様式 ： 申請・届出等を行う場合に提出する申請書、届出書等の様式。 4) 申請データ ： 電子的に作成された申請書及び添付書類。 5) 申請者電子署名 ： 申請者の保有している秘密鍵を用いて申請データへ付与された電子署名。 6) 認証局（CA） ： 申請者の登録、公開鍵証明書の発行、失効、鍵管理を行う機関。 7) 申請者証明書 ： 申請者の電子署名を作成した申請者秘密鍵と対になる公開鍵について、申請書に記載された者がその公開鍵を保有することを証明する電子的な証明書。 8) 自己署名証明書 ： 自認証局の公開鍵に対して、自認証局の秘密鍵で署名した公開鍵証明書。自認証局の公開鍵の正当性を保証する。 9) 下位CA証明書 ： 階層型の認証局構成において下位に位置する認証局証明書 10) ＰＩＮ ： Personal Identification Numberの略。ＩＣカードを利用するためのパスフレーズ。 11) 単一署名 ： 一人の申請者が、１つの申請データに対して１回署名する。 12) 一括署名 ： 一人の申請者が、複数の申請データに対して１回で署名する。 13) 連続署名 ： 一人の申請者が、１つの鍵を利用して複数の申請データに対して１回ずつ署名する。 14) 複数署名 ： 複数の申請者が、同一の申請データに対して署名する。 15) 証明書表示 ： ＩＣカードやファイル等、媒体に格納されている証明書の内容を表示する。 16) 署名検証 ： 申請データや電子公文書等の署名値および証明書の検証をする。
第３	本仕様の前提条件
	１ 　 ＩＣカードの前提条件   1) 　 ＩＣカードに格納されている認証局の自己署名証明書を申請者のトラストアンカーとみなす。 2) 　 ＩＣカードは複数の証明書が格納できるものとする。 3) 　 汎用受付等システムは、ＩＣカードの利用に際して申請者端末でＰＩＮ入力を要求するものとする。 4) 　 汎用受付等システムは、ＩＣカードを利用するためＩＣカードごとに対応するカード・ドライバ・ライブラリをロードするものとする。 5) 　 申請者端末へ接続されているリーダライタが複数台、かつ複数台のリーダライタにＩＣカードが挿入されている場合であっても、使用できるリーダライタ又はＩＣカードは１つと限定する。 6) 　 １枚のＩＣカードには複数の鍵・証明書ペアを格納可能だが、それらを保護するＰＩＮは一つとする。 ２ 　 ＩＣカードの利用を想定する処理   　 ＩＣカードの利用を想定する処理は、「申請・届出等手続のオンライン化に関わる汎用受付等システムの基本的な仕様」（平成13年8月6日行政情報化推進各省庁連絡会議幹事会了承）の「標準的な処理手順」のうち、以下に示すものとする。     1) 　申請データへの署名機能   2) 　申請者証明書添付機能   3) 　行政機関側の署名・証明書の検証機能 ３ 　 ＩＣカード内の証明書格納パターン   　 ＩＣカードには申請者証明書（EE）やＣＡの自己署名証明書（ルートCA証明書）、下位ＣＡ証明書が格納されているものとし、ＩＣカードへの基本的な格納パターンを以下に示す。 1) 申請者証明書 2) 申請者証明書＋自己署名証明書 3) 申請者証明書＋下位CA証明書＋自己署名証明書 　 本仕様におけるＩＣカードへの証明書の格納パターンは、1) 、2) 及び3) のパターン並びに各パターンの組み合わせを前提とする。
第４	ＰＫＣＳ＃１１利用インタフェース

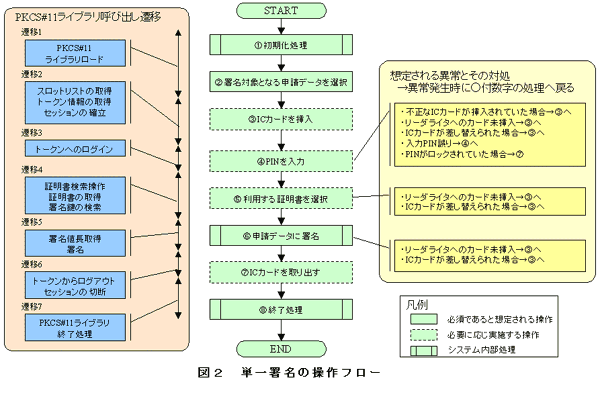

	汎用受付等システムが、カード・ドライバ・ライブラリ（ＰＫＣＳ＃１１ライブラリ）を経由して、ＩＣカードに格納される申請者の秘密鍵・申請者証明書を利用する操作フローとＰＫＣＳ＃１１ライブラリ呼び出し手順を示す。 １ 　単一署名   (1) 　操作フロー 　汎用受付等システムにおいて単一署名を行う場合の操作フローは、以下のとおりとする。      1) 　 初期化処理 　 ＰＫＣＳ＃１１ライブラリをロードする。   2) 　 署名対象となる申請データを選択 　 署名対象となる申請データを選択する。申請データを選択後に署名指示を行う、署名指示後に申請データを選択するパターンがある。   3) 　 ＩＣカードを挿入 　 利用する証明書が格納されているＩＣカードをリーダライタに挿入する。   4) 　 ＰＩＮを入力 　 リーダライタに挿入したＩＣカードに対するＰＩＮを入力する。ここで入力したＰＩＮを利用しアクセス認証を行う。   5) 　 利用する証明書を選択 　 ＩＣカード内に証明書が複数格納されている場合、ここで利用する証明書を選択する。   6) 　 申請書に署名 　 選択された証明書を利用して申請データに対して署名を行う。   7) 　 ＩＣカードを取り出す 　 ＩＣカードをリーダライタから取り出す。   8) 　 終了処理 　 ＰＫＣＳ＃１１ライブラリの終了処理を行う。   (2) 　 ＰＫＣＳ＃１１ライブラリ呼び出し手順 　 汎用受付等システムにおいて単一署名を行う場合のＰＫＣＳ＃１１ライブラリ呼び出し手順は、以下のとおりとする。 凡例 − はPKCS#11ライブラリ以外の手順 − はPKCS#11ライブラリの手順 − はPKCS#11ライブラリの手順で選択肢として扱われるもの
―遷移１―
	定義ファイルに設定されているPKCS#11ライブラリをロード C_GetFunctionList 関数ポインタリストの取得 C_Initialize PKCS#11ライブラリの初期化
―遷移２―
	C_GetSlotList スロットリスト数の取得 pSlotList：NULL_PTR tokenPresent：true C_GetSlotList スロットリストの取得 pSlotList：格納領域アドレス tokenPresent：true C_GetSlotInfo スロット情報の取得 C_GetTokenInfo トークン情報の取得 C_OpenSession セッションの確立 pApplication：NULL_PTR Notify：NULL_PTR
―遷移３―
	C_Login トークンへのログイン userType：CKU_USER
―遷移４―
	C_FindObjectsInit 証明書の検索操作の初期設定 CKA_TOKEN：true CKA_CLASS：CKO_CERTIFICATE C_FindObjects 証明書の検索 ※必要とする証明書数分繰り返す C_GetAttributeValue 証明書サイズの取得 CKA_VALUE：NULL_PTR C_GetAttributeValue 証明書の取得 CKA_VALUE：格納領域アドレス C_FindObjectsFinal 証明書の検索操作の終了処理 C_GetAttributeValue 証明書サイズの取得 CKA_VALUE：NULL_PTR C_GetAttributeValue 証明書の取得 CKA_VALUE：格納領域アドレス C_FindObjectsInit 選択された証明書に対応する秘密鍵の検索操作の初期設定 CKA_TOKEN：true CKA_CLASS：CKO_PRIVATE_KEY CKA_MODULUS：modulus(n) CKA_PUBLIC_EXPONENT：public exponent(e) C_FindObjects 選択された証明書に対応する秘密鍵の検索 C_FindObjectsFinal 秘密鍵の検索操作の終了処理
―遷移５―
	C_SignInit 署名処理の初期設定 Mechanism.mechanism： CKM_RSA_PKCS C_Sign 署名値長取得 pData：DigestInfo(ハッシュアルゴリズムはSHA1) ulDataLen：DigestInfo長(35バイト) pSignature：NULL_PTR C_Sign 署名 pData：DigestInfo(ハッシュアルゴリズムはSHA1) ulDataLen：DigestInfo長(35バイト) pSignature：格納領域アドレス
―遷移６―
	C_Logout トークンからのログアウト C_CloseSessionもしくはC_CloseAllSessions セッションの切断
―遷移７―
	C_Finalize PKCS#11ライブラリの終了処理 ロードしたPKCS#11ライブラリをアンロード
	(3) 　補足事項   1) 　呼出し手順 　証明書データの取得（C_GetAttributeValue処理）は、証明書の検索操作の終了処理(C_FindObjectsFinal処理)の前後での呼び出しが可能である。 2) 　エラー処理 ・ 　C_Login処理にて以下のエラーが発生した場合を除き、必要とする終了処理を実施後「遷移２」の処理から再開する。必要とする終了処理とは、C_OpenSession/C_Loginを行っていればC_CloseSession/C_Logout処理を行う事を意味する。 ・ 　"CKR_PIN_INCORRECT"が返却された場合、C_Loginの処理から再開する。 ・ 　"CKR_PIN_LOCKED"が返却された場合、「遷移７」を行い業務を終了する。 ・ 　汎用受付等システムは、次のエラーコードを判別し処理する。               CKR_TOKEN_NOT_RECOGNIZED ： 不正なＩＣカード   CKR_TOKEN_NOT_PRESENT ： ＩＣカードが挿入されていない、又は抜かれた。   CKR_SESSION_HANDLE_INVALID ： ＩＣカードが挿入されていない、又は抜かれた。   CKR_DEVICE_REMOVED ： 処理中にＩＣカードが抜かれた。

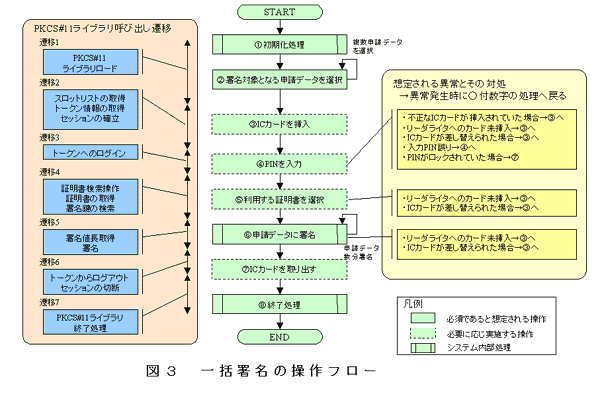

	２ 　一括署名   (1) 　 操作フロー 　 汎用受付等システムにおいて一括署名を行う場合の操作フローは、以下のとおりとする。      1) 　 初期化処理 　 ＰＫＣＳ＃１１ライブラリをロードする。   2) 　 署名対象となる申請データを選択 　 署名対象となる申請データを選択する。申請データを選択後に署名指示を行う、署名指示後に申請データを選択するパターンがある。   3) 　 ＩＣカードを挿入 　 利用する証明書が格納されているＩＣカードをリーダライタに挿入する。   4) 　 ＰＩＮを入力する 　 リーダライタに挿入したＩＣカードに対するＰＩＮを入力する。ここで入力したＰＩＮを利用しアクセス認証を行う。   5) 　 利用する証明書を選択 　 ＩＣカード内に証明書が複数格納されている場合、ここで利用する証明書を選択する。   6) 　 申請データに署名 　 選択された証明書を利用して申請データに対して署名を行う。 　 選択されている申請データ数の署名を行う。   7) 　 ＩＣカードを取り出す。 　 ＩＣカードをリーダライタから取り外す。   8) 　 終了処理 　 ＰＫＣＳ＃１１ライブラリの終了処理を行う。   (2) 　 ＰＫＣＳ＃１１ライブラリ呼び出し手順 　 汎用受付等システムにおいて一括署名を行う場合のＰＫＣＳ＃１１ライブラリ呼び出し手順は、「１　単一署名」の場合と同じである。 ３ 連続署名   (1) 　操作フロー 　汎用受付等システムにおいて連続署名を行う場合の操作フローは、以下のとおりとする。      1) 　 初期化処理 　 ＰＫＣＳ＃１１ライブラリをロードする。   2) 　 ＩＣカードを挿入 　 利用する証明書が格納されているＩＣカードをリーダライタに挿入する。   3) 　 ＰＩＮを入力 　 リーダライタに挿入したＩＣカードに対するＰＩＮを入力する。ここで入力したＰＩＮを利用しアクセス認証を行う。   4) 　 利用する証明書を選択 　 ＩＣカード内に証明書が複数格納されている場合、ここで利用する証明書を選択する。   5) 　 署名対象となる申請データを選択 　 署名対象とする申請データを選択する。ここで署名実行等を指示する。   6) 　 申請データに署名 　 選択されている申請データに対して１回署名を行う。   7) 　 ＩＣカードを取り出す。 　 ＩＣカードをリーダライタから取り外す。   8) 　 終了処理 　 ＰＫＣＳ＃１１ライブラリの終了処理を行う。   (2) 　 ＰＫＣＳ＃１１ライブラリ呼び出し手順 　 汎用受付等システムにおいて連続署名を行う場合のＰＫＣＳ＃１１ライブラリ呼び出し手順は、「１　単一署名」の場合と同じである。 ４ 　複数署名   (1) 　 操作フロー 　 汎用受付等システムにおいて複数署名を行う場合の操作フローは、「１　単一署名」、「２　一括署名」及び「３　連続署名」を申請者数分繰り返すものとする。 (2) 　 ＰＫＣＳ＃１１ライブラリ呼び出し手順 　 汎用受付等システムにおいて複数署名を行う場合のＰＫＣＳ＃１１ライブラリ呼び出し手順は、「１　単一署名」、「２　一括署名」及び「３　連続署名」を申請者数分繰り返すものとする。 ５ 　証明書表示   (1) 　 操作フロー 　 汎用受付等システムにおいてＩＣカードに格納されている証明書を表示する場合の操作フローは、以下のとおりとする。      1) 　 初期化処理 　 ＰＫＣＳ＃１１ライブラリをロードする。   2) 　 ＩＣカードを挿入 　 利用する証明書が格納されているＩＣカードをリーダライタに挿入する。   3) 　 ＰＩＮを入力 　 リーダライタに挿入したＩＣカードに対するＰＩＮを入力する。ここで入力したＰＩＮを利用しアクセス認証を行う。   4) 　 利用する証明書を選択 　 ＩＣカード内に証明書が複数格納されている場合、ここで利用する証明書を選択する。   5) 　 証明書情報取得・表示 　 選択された証明書の内容を取得し、表示する。   6) 　 ＩＣカードを取り出す。 　 ＩＣカードをリーダライタから取り外す。   7) 　 終了処理 　 ＰＫＣＳ＃１１ライブラリの終了処理を行う。   (2) 　 ＰＫＣＳ＃１１ライブラリ呼び出し手順 　 汎用受付等システムにおいてＩＣカードに格納されている証明書を表示する場合のＰＫＣＳ＃１１ライブラリ呼び出し手順は、以下のとおりとする。
―遷移１―
	定義ファイルに設定されているPKCS#11ライブラリをロード C_GetFunctionList 関数ポインタリストの取得 C_Initialize PKCS#11ライブラリの初期化
―遷移２―
	C_GetSlotList スロットリスト数の取得 pSlotList：NULL_PTR tokenPresent：true C_GetSlotList スロットリストの取得 pSlotList：格納領域アドレス tokenPresent：true C_GetSlotInfo スロット情報の取得 C_GetTokenInfo トークン情報の取得 C_OpenSession セッションの確立 pApplication：NULL_PTR Notify：NULL_PTR
―遷移３―
	C_Login トークンへのログイン userType：CKU_USER C_FindObjectsInit 証明書の検索操作の初期設定 CKA_TOKEN：true CKA_CLASS：CKO_CERTIFICATE C_FindObjects 証明書の検索 ※必要とする証明書数分繰り返す C_GetAttributeValue 証明書サイズの取得 CKA_VALUE：NULL_PTR C_GetAttributeValue 証明書の取得 CKA_VALUE：格納領域アドレス C_FindObjectsFinal 証明書の検索操作の終了処理 C_GetAttributeValue 証明書サイズの取得 CKA_VALUE：NULL_PTR C_GetAttributeValue 証明書の取得 CKA_VALUE：格納領域アドレス
―遷移４―
	C_Logout トークンからのログアウト C_CloseSessionもしくはC_CloseAllSessions セッションの切断
―遷移５―
	C_Finalize PKCS#11ライブラリの終了処理 ロードしたPKCS#11ライブラリをアンロード
	(3) 　補足事項   1) 　呼出し手順 　証明書データの取得（C_GetAttributeValue処理）は、証明書の検索操作の終了処理(C_FindObjectsFinal処理)の前後での呼び出しが可能である。 2) 　エラー処理 ・ 　C_Login処理にて以下のエラーが発生した場合の除き、必要とする終了処理を実施後「遷移２」の処理から再開する。必要とする終了処理とは、C_OpenSession/C_Loginを行っていればC_CloseSession/C_Logout処理を行う事を意味する。 ・ 　"CKR_PIN_INCORRECT"が返却された場合、C_Loginの処理から再開する。 ・ 　"CKR_PIN_LOCKED"が返却された場合、「遷移５」を行い業務を終了する。 ・ 　汎用受付等システムは、次のエラーコードを判別し処理する。         CKR_TOKEN_NOT_RECOGNIZED ： 不正なＩＣカード   CKR_TOKEN_NOT_PRESENT ： ＩＣカードが挿入されていない、又は抜かれた。   CKR_SESSION_HANDLE_INVALID ： ＩＣカードが挿入されていない、又は抜かれた。   CKR_DEVICE_REMOVED ： 処理中にＩＣカードが抜かれた。

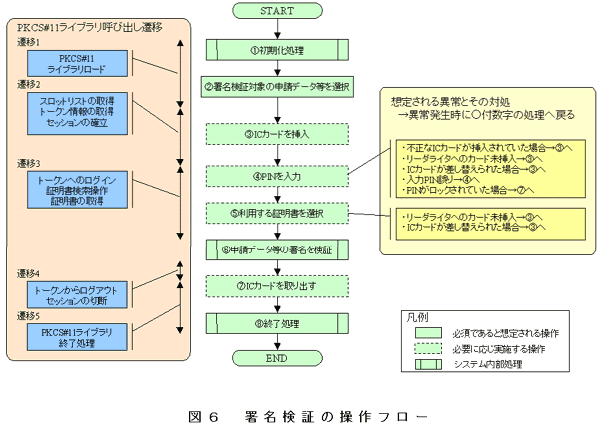

	６ 　署名検証   (1) 　 操作フロー 　 汎用受付等システムにおいてＩＣカードに格納された自己署名証明書を利用して申請データや電子公文書に付与された電子署名を検証する場合の操作フローは、以下のとおりとする。   1) 　 初期化処理 　 ＰＫＣＳ＃１１ライブラリをロードする。 2) 　 署名検証対象の申請データ等を選択 　 署名検証対象の電子署名が付与された申請データ等を選択する。 3) 　 ＩＣカードを挿入 　 利用する証明書が格納されているＩＣカードをリーダライタに挿入する。 4) 　 ＰＩＮを入力 　 リーダライタに挿入したＩＣカードに対するＰＩＮを入力する。ここで入力したＰＩＮを利用しアクセス認証を行う。 5) 　 利用する証明書を選択 　 ＩＣカード内に自己署名証明書が複数格納されている場合、ここで利用する自己署名証明書を選択する。 6) 　 申請データ等の署名を検証 　 選択された証明書を利用し、申請書データ等の電子署名を検証し、検証結果を出力する。 7) 　 ＩＣカードを取り出す。 　 ＩＣカードをリーダライタから取り出す。 8) 　 終了処理 　 ＰＫＣＳ＃１１ライブラリの終了処理を行う。   (2) 　 ＰＫＣＳ＃１１ライブラリ呼び出し手順 　 汎用受付等システムにおいてＩＣカードに格納された自己署名証明書を利用して申請データや電子公文書に付与された電子署名を検証する場合のＰＫＣＳ＃１１ライブラリ呼び出し手順は、「５　証明書表示」の場合と同じである。
第５	ライブラリのロード方法
	汎用受付等システムでは、ロードすべきＰＫＣＳ＃１１ライブラリのパス名を記述した固定のファイル（ロード定義情報ファイル）からパス名を取得し、ロードする方式とする。 １ 　 ＰＫＣＳ＃１１ライブラリのパス名取得方法 　 汎用受付等システムは、デフォルトのロード情報定義ファイルからパス名情報を取得し、ライブラリをロードする。
ロード情報定義ファイルの格納ディレクトリは以下である。
	C:\Program Files\Common Files\e-gov_app\load_path\
デフォルトのロード情報定義ファイルは、以下のファイル名である。
	C:\ProgramFiles\CommonFiles\e-gov_app\load_path\default.dat
ロード情報定義ファイル内のフォーマットは以下のようになっている。
	項目=指定内容
	・ 項目と指定内容とは「=」でつなぎ、不要な空白等は含まれない。 ・ 各項目について、内容は1行に記述され、「=」以降、改行文字までが有効な指定内容である。 ・ ファイル内に不要な行が含まれる場合には、その行は無視する。 項目として設定されている情報を以下の表に示す。 項目 指定内容 name 「会社名-識別情報」の形式で設定されている。 path ＰＫＣＳ＃１１ライブラリの格納先の絶対パス名が設定されている。 例)ロード情報定義ファイルの例 name=abc_Limited-01 path=C:\program files\abc\lib\pkcs11.dll 　デフォルトのロード情報定義ファイルが上記の内容であった場合、汎用受付等システムは「C:\programfiles\abc\lib \pkcs11.dll」をロードし、利用することになる。
	２ 　 複数ＰＫＣＳ＃１１ライブラリの使い分け方法 　 処理ごとに複数種類のカードを使い分けて対応するＰＫＣＳ＃１１ライブラリを使用する必要がある場合、デフォルトのロード情報定義ファイルを置き換えることによって実現することとし、汎用受付等システムではＰＫＣＳ＃１１ライブラリの選択は意識しないものとする。 　 デフォルトのロード情報定義ファイルを置き換える際には、汎用受付等システムが処理中でないことを確認の上、使用したいカードのロード情報定義ファイルをｄｅｆａｕｌｔ．ｄａｔにコピーすることで実現するものとする。
第６	ＰＫＣＳ＃１１関数の実装要件 　 汎用受付等システムで使用されるＰＫＣＳ＃１１関数の仕様については、ＰＫＣＳ＃１１V2.01の規約に準じ、以下のとおりとする。 汎用受付等システムで使用されるＰＫＣＳ＃１１関数の一覧 No 関数名 機能 1 C_GetFunctionList PKCS#11ライブラリの関数ポインタリストの取得 2 C_Initilaize PKCS#11ライブラリの初期化 3 C_Finalize PKCS#11ライブラリの終了処理 4 C_GetSlotList スロットリストの取得 5 C_GetSlotInfo スロット情報の取得 6 C_GetTokenInfo トークン情報の取得 7 C_OpenSession セッションの確立 8 C_CloseSession セッションの切断 9 C_CloseAllSessions すべてのセッションの切断 10 C_Login ログイン 11 C_Logout ログアウト 12 C_GetAttributeValue オブジェクト属性値の取得 13 C_FindObjectsInit オブジェクトの検索操作の初期設定 14 C_FindObjects オブジェクトの検索 15 C_FindObjectsFinal オブジェクトの検索操作の終了処理 16 C_SignInit 署名処理の初期化 17 C_Sign 署名
	１ 　C_GetFunctionList関数   (1)   形式 CK_RV C_GetFunctionList(CK_FUNCTION_LIST_PTR_PTR ppFunctionList); (2) 機能 PKCS#11ライブラリの関数のポインタリストを取得する。 (3) 引数 期待する処理 引数名 ppFunctionList PKCS#11ライブラリのポインタリスト取得 ポインタリストを格納する領域 (4) 復帰値 省略。 (5) 注意事項   1) 　 汎用受付等システムでは、PKCS#11の関数を本関数で通知されたポインタで呼び出す。本関数は、サポートするすべてのPKCS#11関数のポインタを通知する必要がある。   2) 　 本関数は、プロセス内で複数回の呼び出しを可能とする。 ２ 　C_Initialize関数   (1)    形式 CK_RV C_Initialize(CK_VOID_PTR pReserved); (2) 機能  PKCS#11ライブラリの初期化を行う。 (3) 引数 期待する処理 引数名 pReserved PKCS#11ライブラリの初期化 NULL_PTR (4) 復帰値 省略。 (5) 注意事項    　 本関数は、プロセス内で複数回の呼び出しを可能とする。ただし、本関数でPKCS#11ライブラリが初期化済の状態のときを除く。 ３ 　C_Finalize関数   (1)    形式 CK_RV C_Finalize(CK_VOID_PTR pReserved); (2) 機能 PKCS#11ライブラリの終了処理を行う。 (3) 引数 期待する処理 引数名 pReserved PKCS#11ライブラリの終了処理 NULL_PTR (4) 復帰値 省略。 (5) 注意事項    　 本関数は、プロセス内で複数回の呼び出しを可能とする。ただし、PKCS#11ライブラリが未初期化(C_Initialize関数が呼び出されていない)状態のときを除く。 ４ 　C_GetSlotList関数   (1)    形式 CK_RV C_GetSlotList( CK_BBOOL   tokenPresent,   CK_SLOT_ID_PTR   pSlotList,   CK_ULONG_PTR   pulCount); (2) 機能 スロットを識別するIDのリスト、またはスロットの数を取得する。 (3) 引数 期待する処理 引数名 tokenPresent pSlotList pulCount スロット数を取得 TRUE NULL_PTR スロット数を取得する領域 スロットIDのリスト取得 TRUE スロットIDのリストを取得する領域 格納可能なスロットID数 (4) 復帰値 省略。 (5) 注意事項   1) 　 本関数は、プロセス内で複数回の呼び出しを可能とする。   2) 　 汎用受付等システムでは、一度の処理で、本関数を二度呼び出す。最初の呼び出しでは「スロット数を取得」し、二度目の呼び出しでは「スロットIDのリストを取得」する。 ５ 　C_GetSlotInfo関数   (1)    形式 CK_RV C_GetSlotInfo( CK_SLOT_ID   slotID,   CK_SLOT_INFO_PTR   pInfo); (2) 機能 スロットの情報を取得する。 (3) 引数 期待する処理 引数名 slotID pInfo スロット情報の取得 C_GetSlotList関数で取得したスロットID スロット情報領域 (4) 復帰値 省略。 (5) 注意事項    　 本関数は、プロセス内で複数回の呼び出しを可能とする。 ６ 　C_GetTokenInfo関数   (1)    形式 CK_RV C_GetTokenInfo( CK_SLOT_ID   slotID,   CK_TOKEN_INFO_PTR   pInfo); (2) 機能 指定したスロットに対応するトークンの情報を取得する。 (3) 引数 期待する処理 引数名 slotID pInfo トークン情報の取得 C_GetSlotList関数で取得したスロットID トークン情報領域 (4) 復帰値   1) 　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 CKR_DEVICE_REMOVED CKR_TOKEN_NOT_PRESENT   2) 　 本関数内でカードリーダに不正なICカードが挿入されていることを検出した場合は、以下の復帰値を通知する必要がある。 CKR_TOKEN_NOT_RECOGNIZED (5)    注意事項    　 本関数は、プロセス内で複数回の呼び出しを可能とする。 ７ 　C_OpenSession関数   (1)    形式 CK_RV C_OpenSession( CK_SLOT_ID   slotID,   CK_FLAGS   flags,   CK_VOID_PTR   pApplication,   CK_NOTIFY   Notify,   CK_SESSION_HANDLE_PTR   phSession); (2) 機能    　 プロセスとトークンの間でセッションを確立し、確立したセッションを識別するためのセッションハンドルを取得する。 (3)    引数 期待する処理 引数名 slotID flags pApplication Notify phSession Readセッションで確立 C_GetSlotList関数で取得したスロットID CKF_SERIAL _SESSION NULL_PTR NULL_PTR セッションハンドル取得領域 (4) 復帰値   1) 　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 CKR_DEVICE_REMOVED CKR_TOKEN_NOT_PRESENT   2) 　 本関数内でカードリーダに不正なICカードが挿入されていることを検出した場合は、以下の復帰値を通知する必要がある。 CKR_TOKEN_NOT_RECOGNIZED (5)    注意事項    　 本関数は、プロセス内で複数回の呼び出しを可能とする。 ８ 　C_CloseSession関数   (1)   形式 CK_RV C_CloseSession(CK_SESSION_HANDLE hSession); (2) 機能 トークンとプロセス間のセッションを切断する。 (3) 引数 期待する処理 引数名 hSession セッションの切断処理 C_OpenSession関数で取得したセッションハンドル (4) 復帰値 省略。 (5) 注意事項     　 本関数は、プロセス内で複数回の呼び出しを可能とする。 ９ 　C_CloseAllSessions関数   (1)   形式 CK_RV C_CloseAllSessions(CK_SLOT_ID slotID); (2) 機能 指定したスロットに対する、トークンとプロセス間のすべてのセッションを切断する。 (3) 引数 期待する処理 引数名 slotID すべてのセッションの切断処理 C_OpenSession関数でセッションを確立しているスロットのID (4) 復帰値 省略。 (5) 注意事項     　 本関数は、プロセス内で複数回の呼び出しを可能とする。 10 　C_Login関数   (1)   形式 CK_RV C_Login( CK_SESSION_HANDLE   hSession,   CK_USER_TYPE   userType,   CK_CHAR_PTR   pPin,   CK_ULONG   ulPinLen); (2) 機能 トークンへログインする。 (3) 引数 期待する処理 引数名 hSession userType pPin ulPinLen トークンへのログイン C_OpenSession関数で取得したセッションハンドル CKU_USER 汎用受付等システム利用者が入力したＰＩＮ ＰＩＮ長 (4) 復帰値   1) 　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 CKR_DEVICE_REMOVED CKR_SESSION_HANDLE_INVALID   2) 　 本関数内でＰＩＮの指定誤りを検出した場合は、以下の復帰値を通知する必要がある。 CKR_PIN_INCORRECT   3) 　 本関数内でＰＩＮがロックされたことを検出した場合は、以下の復帰値を通知する必要がある。 CKR_PIN_LOCKED (5)   注意事項    　本関数は、プロセス内で複数回の呼び出しを可能とする。 11 　C_Logout関数   (1)   形式 CK_RV C_Logout(CK_SESSION_HANDLE　hSession); (2) 機能 トークンからログアウトする。 (3) 引数 期待する処理 引数名 hSession トークンからログアウト C_OpenSession関数で取得したログイン済のセッションハンドル (4) 復帰値 省略。 (5) 注意事項    　本関数は、プロセス内で複数回の呼び出しを可能とする。 12 　C_GetAttributeValue関数   (1)    形式 CK_RV C_GetAttributeValue( CK_SESSION_HANDLE   hSession,   CK_OBJECT_HANDLE   hObject,   CK_ATTRIBUTE_PTR   pTemplate,   CK_ULONG   ulCount); (2) 機能 オブジェクトの属性値、または、属性値の長さを取得する。 (3) 引数 期待する処理 引数名 hSession hObject pTemplate ulCount type pValue ulValueLen 証明書の属性値の長さを取得 C_OpenSession関数で取得したセッションハンドル C_FindObjects関数で取得したオブジェクトハンドル CKA_VALUE NULL_PTR 0 1 証明書の属性値を取得 CKA_VALUE 属性値取得領域のアドレス 本処理１回目で取得した属性値の長さ 1 (4) 復帰値    　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 　CKR_DEVICE_REMOVED 　CKR_SESSION_HANDLE_INVALID (5)    注意事項    1) 　 本関数は、プロセス内で複数回の呼び出しを可能とする。   2) 　 汎用受付等システムでは、一度の処理で、本関数を二度呼び出す。最初の呼び出しでは「証明書の属性値の長さを取得」し、二度目の呼び出しでは「証明書の属性値を取得」する。 13 　C_FindObjectsInit関数   (1)    形式 CK_RV C_FindObjectsInit( CK_SESSION_HANDLE   hSession,   CK_ATTRIBUTE_PTR   pTemplate,   CK_ULONG   ulCount); (2) 機能 テンプレートで指定した属性と一致するオブジェクトを検索するための環境を初期化する。 (3) 引数 期待する処理 引数名 hSession pTemplate ulCount type pValue ulValueLen 証明書検索 C_OpenSession関数で取得したセッションハンドル CKA_CLASS CKO_CERTIFICATE sizeof(CK _OBJECT_CLASS) 2 CKA_TOKEN TRUE sizeof(CK_BBOOL) 秘密鍵検索 C_OpenSession関数で取得したセッションハンドル CKA_CLASS CKO_PRIVATE_KEY sizeof(CK _OBJECT_CLASS) 4 CKA_PUBLIC _EXPONENT 証明書より取得して指定 証明書より取得して指定 CKA_MODULUS 証明書より取得して指定 証明書より取得して指定 CKA_TOKEN TRUE sizeof(CK_BBOOL) (4) 復帰値    　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 　CKR_DEVICE_REMOVED 　CKR_SESSION_HANDLE_INVALID (5)    注意事項    1) 　 検索結果は、テンプレートの指定順序に依存しない。   2) 　 CKA_PUBLIC_EXPONENTおよびCKA_MODULUSに指定する値は、汎用受付等システムが証明書から取得する。   3) 　 本関数は、CKA_PUBLIC_EXPONENTに指定されたpValueの値が一致すれば、ulValueLenの長さが一致しなくともオブジェクトを検索できること。   4) 　 本関数は、プロセス内で複数回の呼び出しを可能とする。ただし、本関数でオブジェクトの検索操作の初期設定がされている状態のときを除く。 14 　C_FindObjects関数   (1)    形式 CK_RV C_FindObjects( CK_SESSION_HANDLE   hSession,   CK_OBJECT_HANDLE_PTR   phObject,   CK_ULONG   ulMaxObjectCount,   CK_ULONG_PTR   pulObjectCount); (2) 機能    　 C_FindObjectsInit関数で設定した検索条件と一致するオブジェクトを検索する。検索条件と一致するオブジェクトが存在しない場合、本関数は、pulObjectCountで指定された領域に0を設定する。 (3)    引数 期待する処理 引数名 hSession phObject ulMaxObjectCount pulObjectCount C_FindObjectsInit関数で指定した条件に一致するオブジェクトの取得 C_FindObjectsInit関数で指定したセッションハンドル オブジェクトハンドルを格納する領域へのポインタ 一度に通知してほしいオブジェクトハンドルの最大数 通知されるオブジェクトハンドルの個数を格納する領域 (4) 復帰値   　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 CKR_DEVICE_REMOVED CKR_SESSION_HANDLE_INVALID (5)    注意事項   1) 　 本関数は、プロセス内で複数回の呼び出しを可能とする。ただし、C_FindObjectsInit関数でオブジェクトの検索操作の初期設定がされていない状態を除く。   2) 　 C_GetAttributeValue関数も含め、以下の順序で呼び出されても動作可能である必要がある。 i 　 1件ずつの検索・取得処理 　 C_FindObjects関数のulMaxObjectCountに1を指定し、オブジェクトが見つからなくなる(pulObjectCountに0が通知される)まで関数呼び出しを繰り返す。繰り返し処理内ではC_GetAttributevalue関数を呼び出す。繰り返し処理を抜けた後、C_FindObjectsFinal関数を呼び出す。 ii 　 何件か単位での検索・取得処理 　 C_FindObjects関数のulMaxObjectCountに2以上の値を指定し、オブジェクトが見つからなくなる(pulObjectCountに0が通知される)まで関数呼び出しを繰り返す。繰り返し処理内ではC_GetAttributevalue関数を複数回呼び出す。繰り返し処理を抜けた後、C_FindObjectsFinal関数を呼び出す。 iii 　 １回での検索・取得処理 　 C_FindObjects関数のulMaxObjectCountに、格納されているオブジェクトの件数より大きな値を指定し、全てのオブジェクトを一度で検索する。その後、C_FindObjectsFinal関数を呼び出し、C_GetAttributeValue関数を複数回呼び出す。あるいは、C_GetAttributeValue関数を複数回呼び出し、C_FindObjectsFinal関数を呼び出す。 15 　C_FindObjectsFinal関数   (1)    形式 CK_RV C_FindObjectsFinal(CK_SESSION_HANDLE　hSession); (2) 機能 オブジェクトの検索を終了する。 (3) 引数 期待する処理 引数名 hSession オブジェクト検索の終了 C_OpenSession関数で指定したセッションハンドル (4) 復帰値    　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 　CKR_DEVICE_REMOVED 　CKR_SESSION_HANDLE_INVALID (5)    注意事項    　 本関数は、プロセス内で複数回の呼び出しを可能とする。ただし、オブジェクトの検索操作の初期設定がされていない状態を除く。 16 　C_SignInit関数   (1)    形式 CK_RV C_SignInit( CK_SESSION_HANDLE   hSession,   CK_MECHANISM_PTR   pMechanism,   CK_OBJECT_HANDLE   hKey); (2) 機能 署名処理の初期化を行う。 (3) 引数 期待する処理 引数名 hSession pMechanism hKey mechanism pParameter ulParameterLen 署名処理の初期化 C_OpenSession関数で取得したセッションハンドル CKM_RSA_PKCS NULL_PTR 0 C_FindObjects関数で取得した署名鍵のオブジェクトハンドル (4) 復帰値    　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 　CKR_DEVICE_REMOVED 　CKR_SESSION_HANDLE_INVALID (5)    注意事項    　 本関数は、プロセス内で複数回の呼び出しを可能とする。ただし、本関数で署名処理の初期化済のときを除く。 17 　C_Sign関数   (1)    形式 CK_RV C_Sign( CK_SESSION_HANDLE   hSession,   CK_BYTE_PTR   pData,   CK_ULONG   ulDataLen,   CK_BYTE_PTR   pSignature,   CK_ULONG_PTR   pulSignatureLen); (2) 機能 署名処理を行う。 (3) 引数 期待する処理 引数名 hSession pData ulDataLen pSignature pulSignatureLen 署名領域長の取得 C_SignInit関数で指定したセッションハンドル DigestInfoデータ領域 DigestInfoデータ長 NULL_PTR 署名の長さを受け取る領域 署名データの取得 署名を受け取る領域 (4) 復帰値    　 本関数内でカードリーダにICカードが挿入されていない、または抜かれたことを検出した場合は、以下の復帰値の何れかを通知する必要がある。 　CKR_DEVICE_REMOVED 　CKR_SESSION_HANDLE_INVALID (5)    注意事項   1) 　 本関数は、プロセス内で複数回の呼び出しを可能とする。ただし、C_SignInit関数で署名処理の初期設定が行なわれていないときを除く。   2) 　 汎用受付等システムでは、一度の処理で、本関数を二度呼び出す。最初の呼び出しでは「署名領域長の取得」し、二度目の呼び出しでは「署名データの取得」を行う。
