第２章　ＦＴＴＨ実現に向けたネットワークの展望

３　ネットワーク変遷の展望

(1)　ＦＴＴＨに向けたネットワーク方式
　現在加入者系ネットワークを光化するＦＴＴＨのネットワーク形態としては、収容局等と加入者間を１対１で結ぶ「ＳＳ方式」が基本となっている。ＦＴＴＨの形態には、このＳＳ方式の他に、加入者回線を一部共用し能動素子の入る「ＡＤＳ方式」、加入者回線を一部共用し受動素子の入る「ＰＤＳ方式（注２）」の２方式が考えられる。また、ＰＤＳ方式については、通信方式により、「ＳＴＭ−ＰＤＳ方式」と「ＡＴＭ−ＰＤＳ方式」の２方式がある。

（注２）	光ファイバと増幅を行なわない受動的（パッシブ）な素子である光カプラから構成されるネットワークの方式は、「ＰＯＮ（Ｐａｓｓｉｖｅ　Ｏｐ−ｔｉｃａｌ　Ｎｅｔｗｏｒｋ）」という用語が国際的には用いられている。 　こういった広い概念を持つＰＯＮの中で、さらに対象を絞った現実的なネットワークの構成方式（基本的には２重のスター方式）のことを、「シングル・スター（ＳＳ）」に対して、「パッシブ・ダブル・スター（ＰＤＳ）」と呼んでいる。

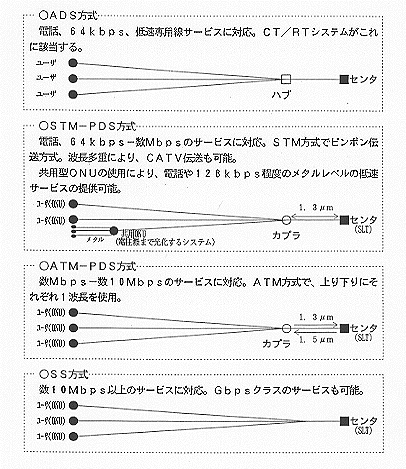

各方式の概要

・　ＡＤＳ：	Ａｃｔｉｖｅ　Ｄｏｕｂｌｅ　Ｓｔａｒ
・　ＰＤＳ：	Ｐａｓｓｉｖｅ　Ｄｏｕｂｌｅ　Ｓｔａｒ
・　ＳＴＭ：	Ｓｙｎｃｈｒｏｎｏｕｓ　Ｔｒａｎｓｆｅｒ　Ｍｏｄｅ（同期転送モード）
・　ＡＴＭ：	Ａｓｙｎｃｈｒｏｎｏｕｓ　Ｔｒａｎｓｆｅｒ　Ｍｏｄｅ（非同期転送モード）
・　ＳＳ　：	Ｓｉｎｇｌｅ　Ｓｔａｒ
・　ＯＮＵ：	Ｏｐｔｉｃａｌ　Ｎｅｔｗｏｒｋ　Ｕｎｉｔ（光端末回線装置）
・　ＳＬＴ：	Ｓｕｂｓｃｒｉｂｅｒ　Ｌｉｎｅ　Ｔｅｒｍｉｎａｌ（端末系光端局装置）

　ＡＤＳ方式は、電話、ＩＳＤＮ（１４４ｋｂｐｓ）、低速専用線サービスに対応する方式として採用されており、現在の加入者系ネットワークを光化する際の代表的な方式（ＣＴ／ＲＴ方式）もこの方式である。センタからハブまでは、光ファイバを用い、ハブから各加入者までは、メタルケーブルを用いる。通信方式は、ＳＴＭ方式である。

　ＳＴＭ−ＰＤＳ方式は、電話、６４ｋｂｐｓ−数Ｍｂｐｓの伝送容量のサービス提供に対応する。通信方式はＳＴＭ方式で、ピンポン伝送方式が使用される。波長多重により、多チャンネルのＣＡＴＶ伝送も可能である。

　ＡＴＭ−ＰＤＳ方式は、数Ｍｂｐｓ−数１０Ｍｂｐｓの伝送容量のサービスに対応する。通信方式はＡＴＭ方式で、上り下りにそれぞれ１波長を使用する。

　ＳＳ方式は、数１０Ｍｂｐｓ以上の伝送容量のサービスに対応する。Ｇｂｐｓクラスの超高速サービスにも対応可能である。通信方式は、ＡＴＭ方式が想定される。現在は、比較的低速のサービスもＳＳ方式で提供されており、コストが高くなっている。

(2)　ネットワークの変遷
　今後、２０１０年に向け、ネットワークの効率的な使用、ＦＴＴＨが可能とする高速・広帯域サービスへのユーザニーズの増大、そのための料金の低廉化の必要性等を考慮すると、ネットワークの形態は、「ＳＴＭ−ＰＤＳ方式」、「ＡＴＭ−ＰＤＳ方式」、「ＳＳ方式」と順次変遷するものと予想される。

　ＳＴＭ−ＰＤＳ方式は、９７年に導入され徐々にその利用が本格化する。
　また、共用型ＯＮＵの使用により、電話や１２８ｋｂｐｓ程度のメタルレベルの低速サービスの提供にも対応する。
　これらの方式は、ユーザの伝送速度に対するニーズやシステム構築コストに応じてそれぞれ最適な方式が採用されるものであり、２０１０年頃には、伝送速度に対するユーザニーズやネットワーク構築コストの低下等に応じ、ＳＴＭ−ＰＤＳ方式、ＡＴＭ−ＰＤＳ方式、ＳＳ方式の３方式が併存していると思われる。

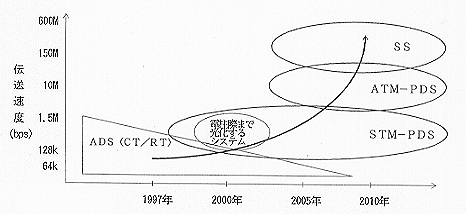

ネットワークの変遷
